产品名称：MS 50Hz轻型不锈钢卧式单级离心泵

结构特点

MS系列泵为单级叶轮离心泵,具有轴向吸水、径向排水的特点;

结构紧凑，水泵与电机直接连接，同轴安装；

联接方便，配有螺纹进、出水口；

重量轻，主要零部件均采用薄板冲压件结构；

耐轻腐蚀，过流部件采用AISI304或AISI316不锈钢材料。

应用

工、民用清水或其它液体的增压、输送；水处理系统；水循环系统；农业灌溉；其它领域。

输送介质

稀薄、干净、非易燃易爆并不含固体颗粒和纤维的液体；可输送轻腐蚀性介质（与介质中氯离子含量、酸和碱的浓度、是否对橡胶和机 械密封摩擦付材料产生腐蚀等情况有关）；所输送介质的密度不能大于清水，粘度要接近于水。否则需配用大功率电机。

运行条件

液体温度：-10℃至+85°C;

环境温度：*高+40°C;

海拔：*高1000m;

*大工作压力：8巴。

电机

电机为全封闭、风冷式二级电机;

防护等级：IP55;

绝缘等级：F;

标准电压：50HzlX220V；3X380VX220V

安装条件

泵应紧固在平稳的水平基座上；

泵的安装要保证泵在使用时不受系统管路张力的影响；

为保证电机的正常运转，泵要安装在具有良好通风条件、并防冰冻的位置；

电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害。

曲线条件

后面的性能曲线适合下述条件：

所有曲线都基于3 X 380V，电机在恒速2850rpm时的测量值; *测试采用20°C不含空气的水，运动粘度为lmm2/S；

曲线容差符合ISO9906，附录A；

泵的使用参照曲线的性能范围，以防流量过大使电机过载。

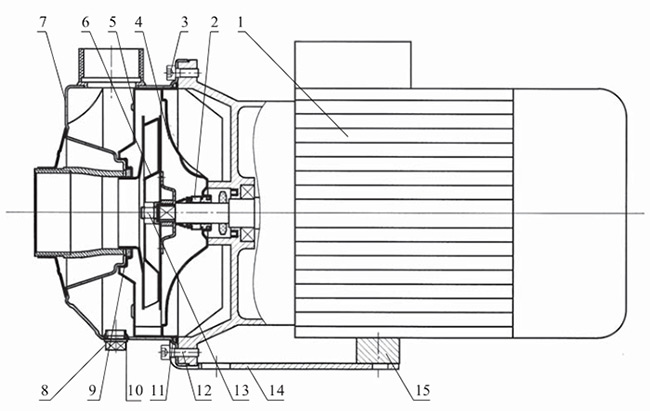

截面图

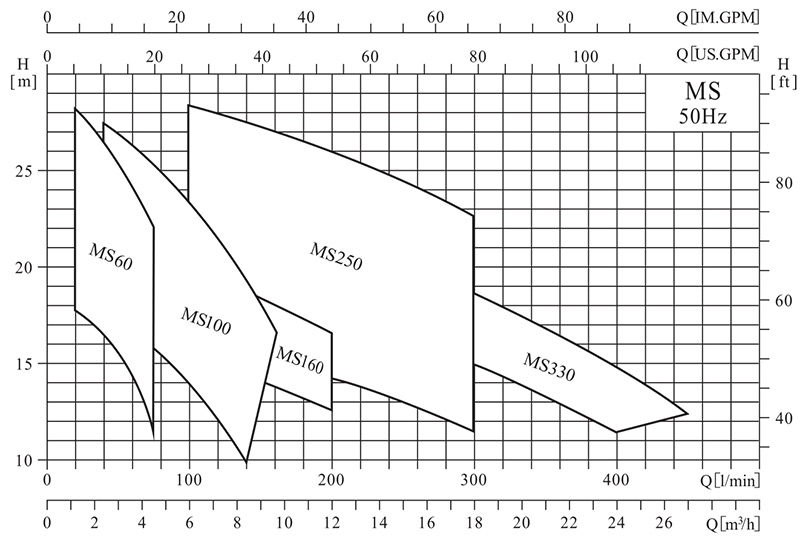

性能范围

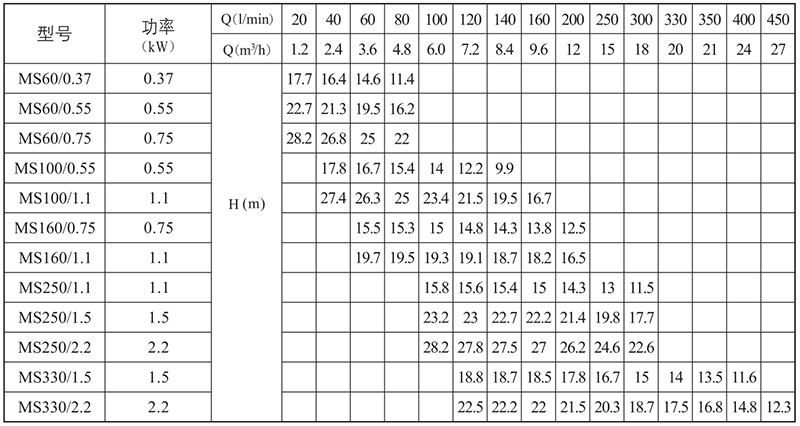

性能表
