产品名称：ZS 50Hz不锈钢卧式单级离心泵

ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀形焊接等先进工艺制成，是国内**的新一代离心泵, 可替代传统的IS泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、**节能、经久耐用和耐轻腐蚀、低噪音等特点。

应用

ZS型不锈钢卧式单级离心泵是一种适用范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适应于不同温度、流量和压力范围。其典型应用主要包括以下方面：

供水：水厂过滤、输送及分区送水和主管增压；

工业增压：流程水系统、清洗系统；

工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、弱酸碱输送；

水处理：蒸馏系统或分离器、游泳池等；

安装条件

ZS型不锈钢卧式单级离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成:

泵应安装在通风且防冰冻的地方；

泵的安装要保证在使用时泵不受系统管路的张力影响；

如果泵安装在户外，须配置合适的外罩以防止电气元件进水或凝露；

为了方便于检查和维修，在机组的周围应须留有足够的空间；

电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害；

泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。

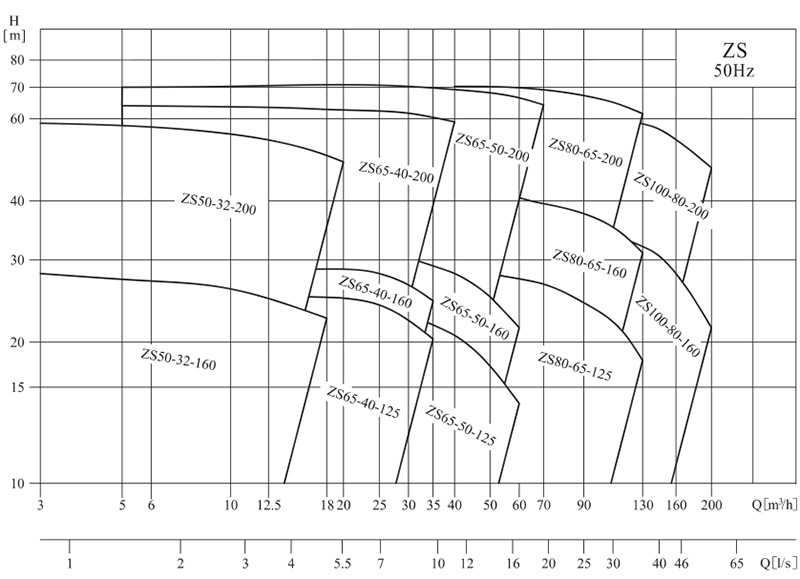

性能范围

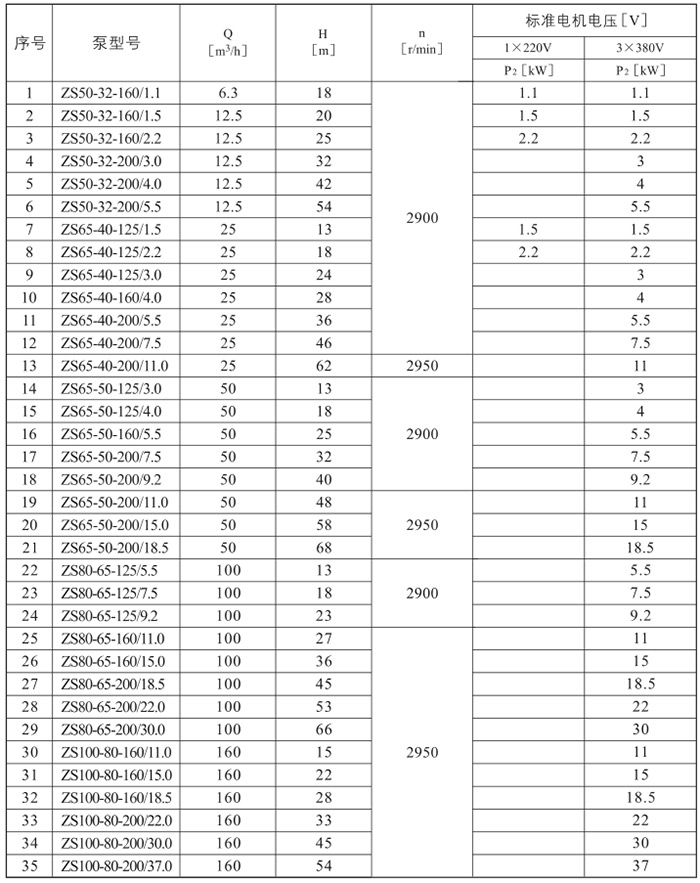

性能参数

曲线条件

下列说明适用于后面所示的曲线：

1、曲线容差符合ISO9906,附录A;

2、所有曲线都是基于电压为3x380V,电机在恒速2900rpm或2950rpm时的测量值；

3、试验用介质为温度在20T,不含有任何固体杂质的清水；

4、泵不应在低于曲线中规定*小流量或在高于曲线中规定*大流量的情况下进行工作;

5、如果泵送液体的粘度或密度不同于水，则须对电机功率进行调整。

运行条件

清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；

温度在-20^至+100^之间的液体；

环境温度*局+40*^;

*高海拔1000米；

系统*高压力10 bar。

电机

电机为全封闭、风冷式二*标准电机;

防护等级：IP55;

绝缘等级：F;

标准电压：50Hz；1x220V；3x380V

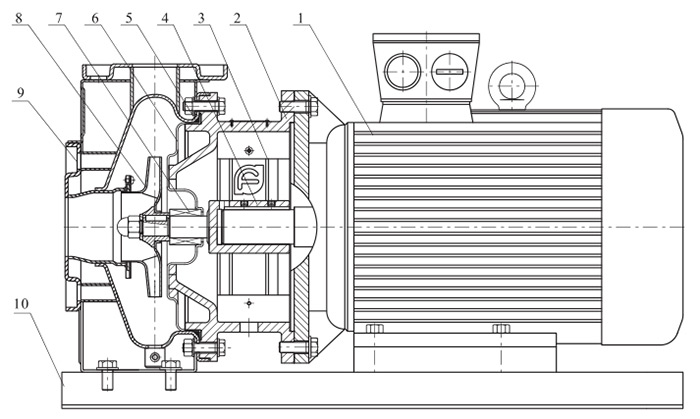

截面图
