产品名称：NISO, NIS, NISF 50Hz端吸离心泵

典型应用

产品适宜在清洁、稀薄、非侵蚀、非易燃易爆且不含固体颗粒或纤维的液体中使用。

供水系统；供热、空调系统；增压供水、恒压供水；消防、喷淋系统；灌溉、畜牧使用；工业冷却、加热循环系统；工业输送、排放系统

泵结构

泵为非自吸、单级单吸卧式，轴向进水，径向出水， 泵体底部与底座固定。

采用标准型耐磨机械密封。

全封闭、风冷IEC标准电机。

NISO采用轴承架，可进行轴承定位，避免轴承的轴向窜动，同时提高了转子部件的刚性。

MSO整体式泵轴，采用油脂润滑的导向深沟球轴承。

NISO泵与电机之间采用半弹性联轴器相连。

NISO泵外形及安装尺寸符合ISO 2858标准。

NIS，NISF泵采用直联型联接加长轴结构。

铸铁泵体进出口法兰符合GB/T17241.6(ISO7005-2)标准，压力等级PN16；不锈钢泵体进出口法兰符合GB/T9113 (IS07005-1)标准，压力等级PN16。

性能参数

*大流里：1200m3/h

*高扬程：160m

*大工作压力：16bar

*大进口压力：6bar

*大功率：200kW

介质温度：-15℃~110℃

进出口径：进口口径：DN50~DN300；出口口径：DN32~DN250

曲线条件

下列说明适用于后面所示的曲线。

曲线容差符合ISO9906:2012,3B。

所有曲线都基于电机在恒速2900rpm、2950rpm、 1450rpm或1480rpm 的测量值。

测试采用20C不含空气的水，运动粘度为lmm²/s。

特点

參采用后拉式结构，维修时无须拆除泵体及管路。

NISO泵型仅采用4种泵轴及悬架体部件，提高了零件的互换性。

叶轮进行了优化设计，进口口径加大，无涡流， 有效地降低水泵汽蚀余M,使得水泵运行平稳低噪声。

NIS, NISF栗体积小、结构紧凑、安装简单。

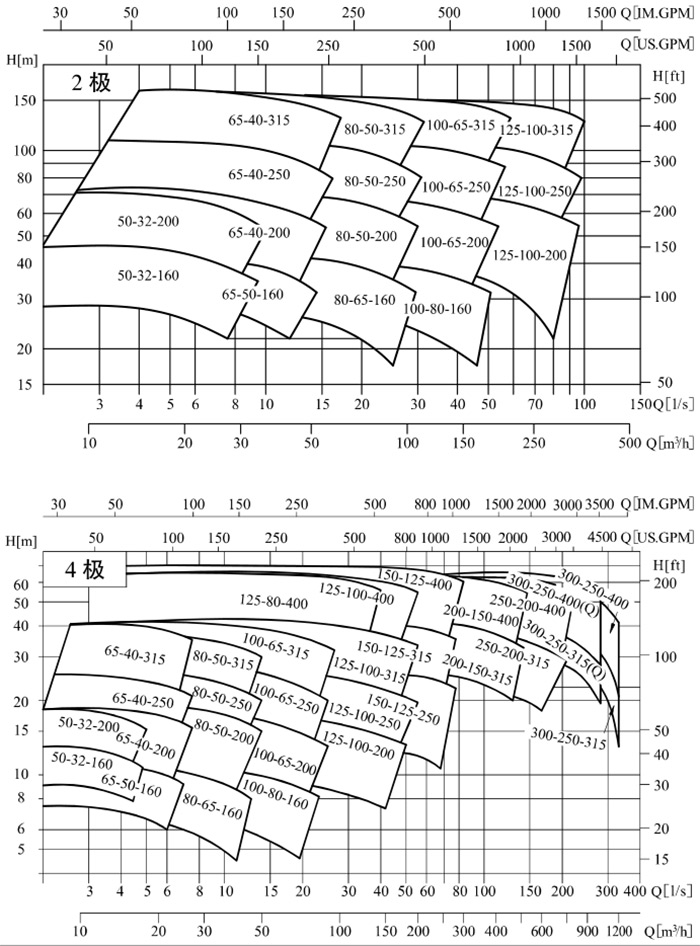

型谱图

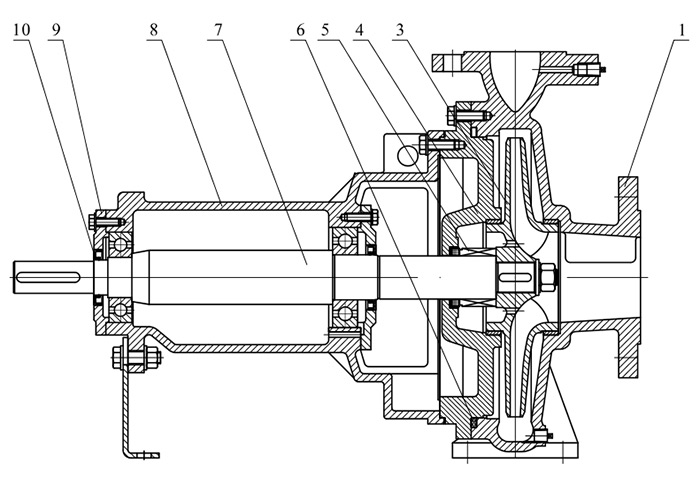

NISO截面图

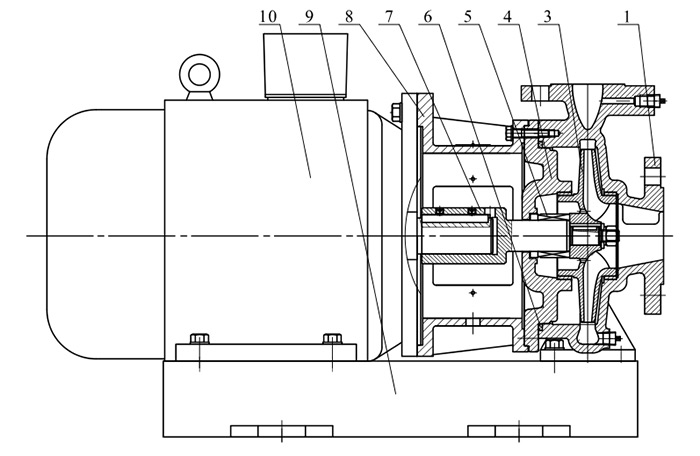

NIS，NISF截面图
