产品名称:SZ 50Hz氟塑料离心泵

更新時间:2018-10-20 11:26:45

prev
next
产品介绍

结构特点

SZ系列泵为单个叶轮离心泵,其轴向为吸入口, 径向为排出口。

结构简单,泵轴与叶轮为直联式。

连接方便,进、出口均为标准法兰连接。

泵过流部件采用氟塑料(F26、F46),辅助件采用铸造件(HT200)。


典型应用

任何浓度的酸、碱、盐溶液、强氯化剂、有机溶剂等强腐蚀性介质。

石油、化工、农药,酸洗、染料、造纸、电镀等行业。


运行条件

不含固体颗粒或纤维的稀薄的介质;
  介质温度:-20℃~120℃;
  介质密度*大1.35 X 103kg/m3;
  环境*高+40℃;
  海拨*高1000m;
  系统*高压力10bar。



电机

电机为全封闭,风冷式二*电机;

防护等级:IP55;

绝缘等级:F;

标准电压:50Hz, 3x380V


曲线条件

曲线公差符合ISO9906,附彔A。

所有曲线都基于50Hz, 3x380V,电机在恒速2900r/min时的测量值。

所有测量都是用温度20℃不含气体的水进行的,曲线适用于运动粘度1mm2/s。

泵的使用参照加粗曲线的性能范围,以防流量过大使电机过载。

在泵输送的液体密度超出运行条件范围时,须相应地用较高输出功率的电机。


性能曲线

Q/H:表示额定转速时的流量和扬程曲线;

功率曲线:P2表示介质密度为1×103kg/m3时的输入功率;

效率曲线:Eta表示泵的效率。


安装条件

泵的安装要保证泵在使用时不受系统管路张力的影响;

泵应坚固在平稳的水平基座上;

为保证电机的正常运转,泵要安装在具有良好通风条件,并防冰冻的位置;

电气接线装置应保证泵不受缺相,电压不稳,漏电和过载的损害。

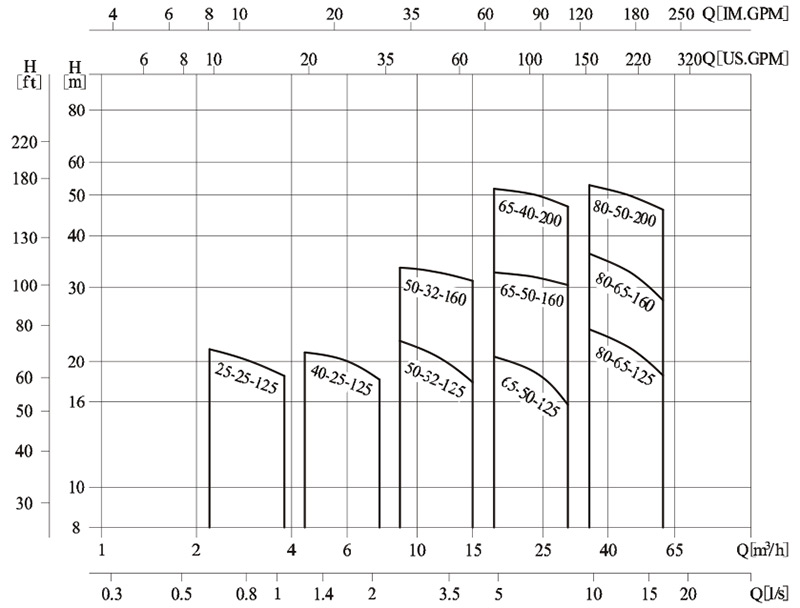

性能范围

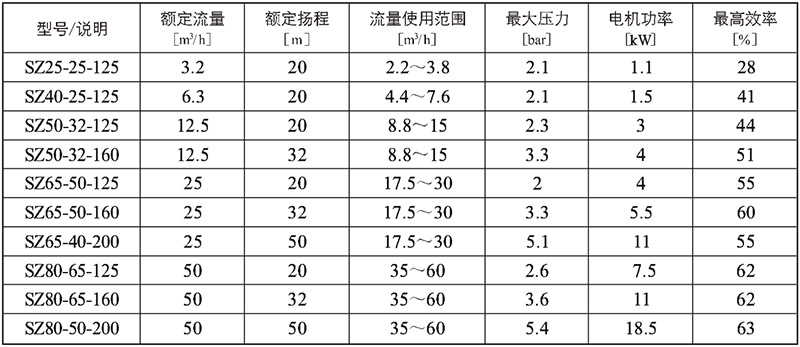

性能参数表

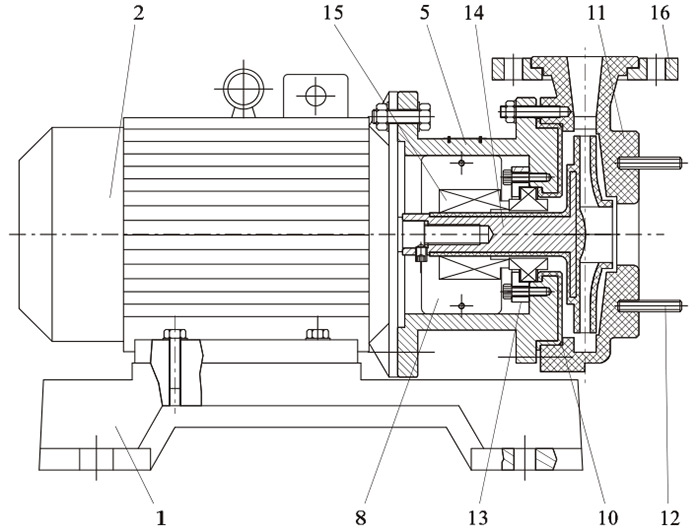

截面图

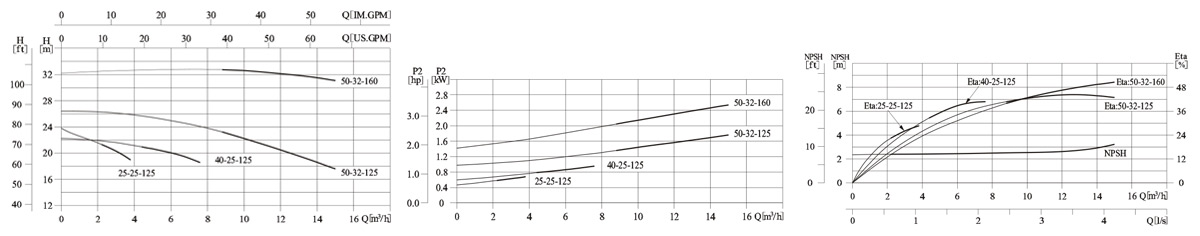

性能曲线SZ25、SZ40、SZ50

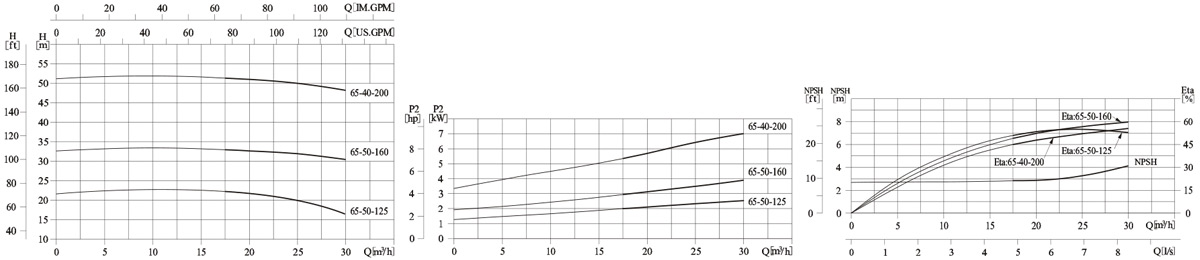

性能曲线SZ65

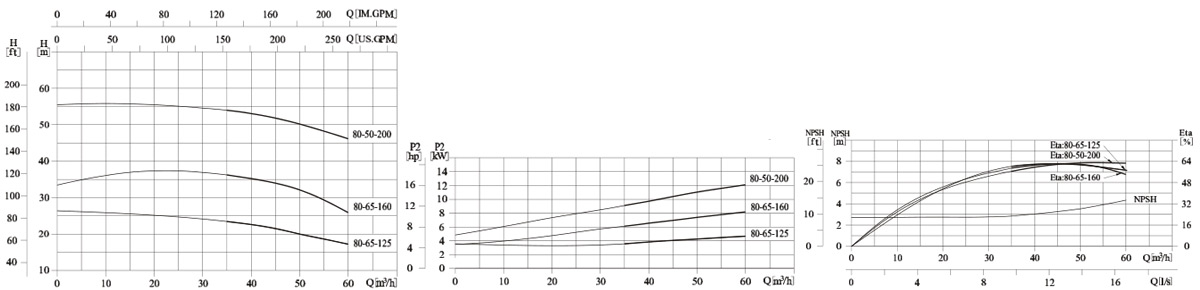

性能曲线SZ80
